Yamaha RIO3224-D3

Un boîtier de scène pour une installation Dante étoffée

32 entrées analogiques et 16 sorties analogiques donnent au Yamaha RIO3224-D3 de quoi centraliser un grand nombre de sources et alimenter plusieurs destinations audio. Ce boîtier de scène s'adresse aux régies qui s'appuient sur Dante pour relier les entrées et sorties à une console numérique compatible. Il s'intègre dans un système de sonorisation de façade ou dans une installation fixe, à condition que le reste de la chaîne soit conçu pour ce réseau.

Les 16 sorties peuvent accueillir des départs vers des enceintes actives, des amplificateurs ou des retours de scène. Elles ne correspondent pas automatiquement à 16 mix de retour : leur affectation dépend de la console et du routage configuré. De même, les 32 entrées constituent une capacité de connexion, pas un nombre garanti de musiciens. Votre configuration déterminera combien de micros, d'instruments ou d'autres sources seront raccordés simultanément.

Réseau Dante et sorties AES/EBU

La connexion réseau s'effectue en RJ45 avec le protocole Dante. Le RIO3224-D3 annonce 26 canaux de réception et 32 canaux de transmission sur Dante. Ces capacités réseau sont à distinguer des 32 entrées et 16 sorties analogiques : le nombre de canaux disponibles sur le réseau ne reprend pas nécessairement, à l'identique, celui des prises analogiques. Il faut donc vérifier le plan de routage prévu avec la console et les autres appareils Dante du système.

Le boîtier dispose aussi de 8 sorties AES/EBU. Elles permettent d'envoyer des signaux au format numérique vers des équipements compatibles, sans passer par les sorties analogiques. Cette dotation peut faciliter le raccordement à un processeur ou à un autre appareil numérique.

La liaison Dante requiert un réseau correctement configuré et des équipements compatibles. Le choix des commutateurs, le câblage et le paramétrage du système sont à intégrer au plan d'installation. Le RIO3224-D3 n'est donc pas un simple multipaire analogique : son intérêt repose sur son intégration dans un environnement numérique adapté.

Contrôle local et caractéristiques audio

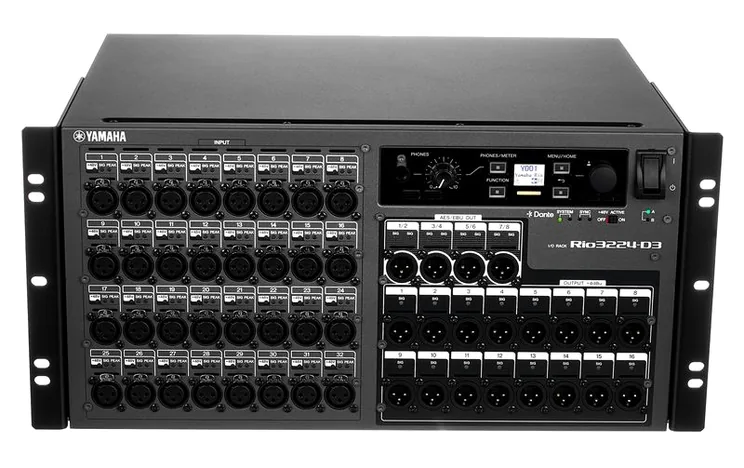

L'affichage intégré et les commandes locales donnent accès au gain, au délai et à d'autres paramètres. Cette possibilité facilite les réglages depuis le boîtier, sans limiter le contrôle à la console. Une sortie casque permet de vérifier le signal d'entrée, le signal de sortie ou les deux derniers canaux reçus par Dante. Ces fonctions sont utiles pour contrôler le chemin audio et repérer plus facilement un problème de routage ou de niveau.

Yamaha annonce une plage de fréquences de 20 - 20 000 Hz, une plage dynamique de 120 dB et un bruit d'entrée de -128 dBu. Le bruit de sortie est donné à -88 dBu, tandis que la diaphonie entre les canaux d'entrée et de sortie est annoncée à -100 dB. Le gain d'entrée indiqué est de -6 dB à 1 kHz. Ces valeurs décrivent différents aspects du signal ; elles ne remplacent pas l'évaluation de la chaîne complète, qui dépend aussi des micros, de la console et des appareils raccordés.

Installation en rack et alimentation

Le RIO3224-D3 occupe 5 U dans un rack 19 pouces, et un kit de fixation en rack est prévu. Ses dimensions sont de 480 x 220 x 370 mm et pèse 13,2 kg. Vérifiez la profondeur disponible, en tenant compte des connecteurs et du câblage à l'arrière. Le poids reste à prendre en compte pour le transport et la fixation du rack, notamment dans une installation mobile.

Le bloc d'alimentation redondant répond aux besoins d'une configuration où la continuité de service compte. Il est particulièrement pertinent dans un rack fixe ou une régie centrale, lorsque l'interruption du boîtier aurait des conséquences sur plusieurs signaux. La redondance ne dispense pas de prévoir une alimentation adaptée pour les deux sources électriques.

À qui s'adresse le Yamaha RIO3224-D3 ?

Avec ses 32 entrées analogiques, ses 16 sorties analogiques, ses connexions AES/EBU et son réseau Dante, ce modèle vise les systèmes de sonorisation et les installations nécessitant une forte capacité d'entrées-sorties. Il convient davantage à une régie numérique organisée autour d'équipements compatibles qu'à une configuration autonome ou à une petite installation sans réseau audio.

Son positionnement très haut de gamme a surtout du sens si vous exploitez réellement ses nombreuses entrées, ses sorties et son intégration Dante. Pour un besoin limité à quelques sources, cette capacité risque de dépasser les besoins de votre système. Avant de choisir, établissez le nombre de sources à raccorder, les destinations des sorties, la part des liaisons AES/EBU et le nombre de canaux Dante requis. C'est ce bilan qui permet d'évaluer si le RIO3224-D3 correspond à votre architecture.
