DiGiCo MQ Rack

Un rack MADI pour les productions à nombreux microphones

Pour une jauge de 200 à 500 personnes, le DiGiCo MQ Rack peut s'intégrer à une configuration de scène qui demande jusqu'à 48 entrées microphone. Ce chiffre donne une idée de sa capacité à accueillir plusieurs sources, mais ne prédit pas à lui seul la couverture du public : le rack ne comporte pas d'enceintes et ne fournit ni SPL max ni puissance d'amplification. Le niveau sonore et la portée dépendent du système de diffusion associé.

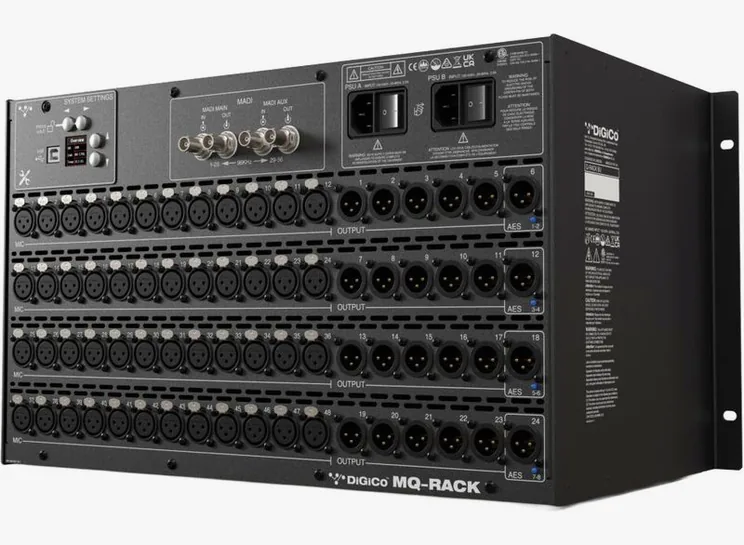

Il s'agit d'un boîtier de scène destiné à regrouper des entrées et des sorties audio, puis à les relier à un équipement compatible en MADI. La connexion s'effectue sur BNC, avec des liaisons Main MADI et Aux MADI, chacune en entrée et en sortie. Le partage de rack ou le splittage numérique est prévu à 48 kHz. Cette orientation convient aux installations où le transport des signaux entre la scène et la régie façade repose sur une liaison MADI.

Entrées et sorties pour organiser le plateau

Les 48 entrées microphone permettent de raccorder un grand nombre de micros et de sources au niveau du plateau. Pour un groupe, elles peuvent servir à séparer les voix, les instruments et les micros de proximité sur des tranches distinctes. Le nombre d'entrées disponibles ne renseigne toutefois pas sur le traitement appliqué à chaque canal.

En sortie, le MQ Rack fournit jusqu'à 24 sorties ligne. Elles peuvent alimenter différents départs, par exemple des retours de scène ou des liaisons vers des équipements externes, selon le routage de la console associée. Quatre sorties AES/ligne commutables complètent la connectique. Elles peuvent être configurées en sorties AES ou ligne, ce qui offre une adaptation à différents types de raccordement. Vérifiez la compatibilité des appareils reliés avant de définir le câblage.

Le rack prend en charge des taux d'échantillonnage de 48 kHz ou 96 kHz. La possibilité de fonctionnement à ces deux fréquences facilite son intégration dans des configurations réglées selon les besoins de la production, à condition que les appareils reliés soient configurés de manière compatible. Le partage de rack ou le splittage numérique est, lui, associé au fonctionnement à 48 kHz : ce point mérite une attention particulière si plusieurs systèmes doivent recevoir les mêmes entrées.

Suivi de gain et commandes en façade

Le suivi de gain figure parmi les fonctions annoncées. Dans une configuration où plusieurs équipements partagent les entrées, cette fonction est pertinente pour coordonner les réglages de gain.

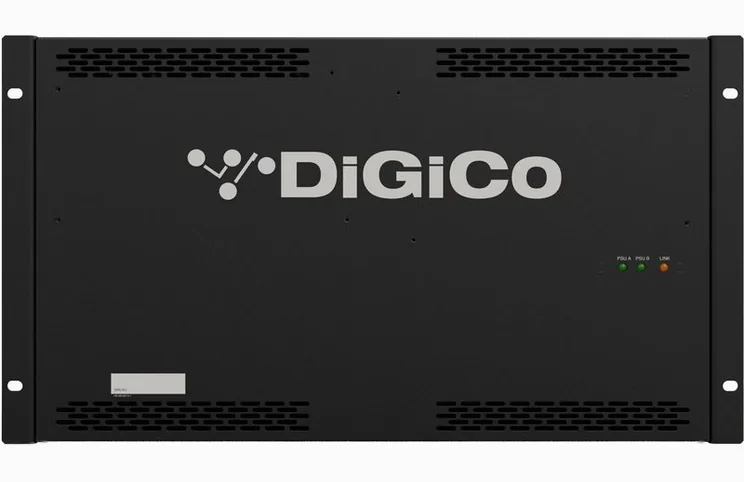

Un oscillateur interne est également intégré. L'écran de menu LCD TFT et les quatre boutons de menu servent à accéder aux commandes du rack. Cette interface est centrée sur la configuration et le contrôle de l'unité, plutôt que sur une surface de mixage : le MQ Rack ne remplace pas une console numérique. Une console compatible reste nécessaire pour gérer les tranches d'entrée, le routage et les mixages.

Installation en rack et alimentation

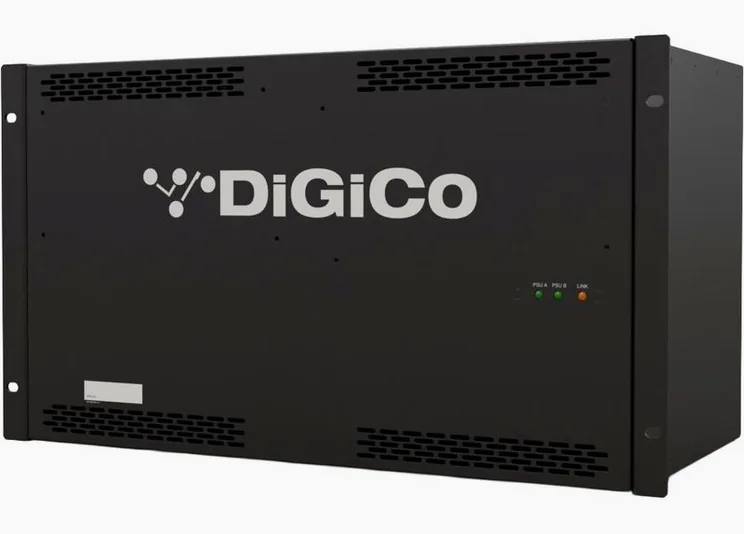

Le format 19 pouces occupe 6 U. Avec ses dimensions de 483 x 266 x 253 mm et son poids de 11 kg, le MQ Rack demande une place dédiée dans un rack adapté. Prévoyez cet encombrement dans la préparation du matériel, en tenant compte des câbles BNC et des autres raccordements à l'arrière. Le kit de montage pour baie 19 pouces est indiqué comme inclus.

Le bloc d'alimentation redondante est un élément à considérer pour les installations où la continuité d'alimentation compte. Le rack comporte aussi un port USB 2.0 de type B. Évitez donc de lui attribuer un usage précis sans confirmation de DiGiCo.

À qui s'adresse le DiGiCo MQ Rack ?

Ce modèle s'adresse aux productions qui ont besoin de concentrer un grand nombre d'entrées microphone et de sorties dans un boîtier de scène relié en MADI. Sa capacité de 48 entrées peut correspondre à des plateaux complexes, tandis que les 24 sorties ligne permettent de répartir les signaux vers plusieurs destinations. La jauge annoncée plus haut reste une indication de contexte fondée sur cette capacité d'accueil, pas une garantie de couverture sonore.

Le positionnement très haut de gamme a du sens si votre installation exploite réellement le nombre d'entrées, les liaisons MADI et les possibilités de partage prévues. Pour une configuration plus simple, cette capacité risque de dépasser les besoins. Avant l'achat, vérifiez la compatibilité MADI et BNC avec la console, les fréquences d'échantillonnage utilisées, ainsi que le fonctionnement du partage de rack à 48 kHz.
