DiGiCo DQ Rack

Une portée définie par le système de diffusion

La distance jusqu'au dernier rang dépendra des enceintes de façade, de leur angle de dispersion et du niveau sonore retenu, pas du DiGiCo DQ Rack. Ce boîtier de scène se place en amont de la diffusion : il rassemble les entrées micro et les sorties ligne, puis transmet les signaux par Dante. Ses 48 entrées micro et ses 24 canaux de sortie en font une solution de raccordement pour des configurations scéniques qui demandent de nombreux départs, plutôt qu'un appareil qui détermine à lui seul la jauge ou la portée sonore.

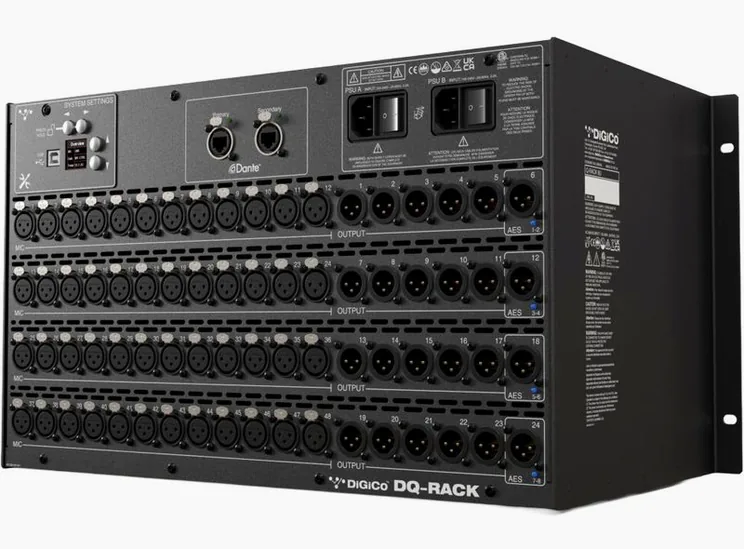

48 entrées micro et jusqu'à 24 sorties ligne

Le DQ Rack offre 48 entrées microphone et jusqu'à 24 sorties ligne. Cette capacité permet de rassembler les signaux de nombreuses sources sur scène, puis de les acheminer vers les destinations prévues dans le système. Pour un groupe, les entrées peuvent accueillir les microphones et les autres sources compatibles avec ces entrées ; les sorties ligne servent aux départs nécessaires à la configuration. Le nombre de canaux facilite la centralisation des connexions, mais le choix du rack doit aussi tenir compte du nombre de signaux réellement requis et de la façon dont ils seront distribués.

Quatre sorties AES/ligne commutables complètent les sorties. Leur mode commutable permet de choisir entre une sortie AES et une sortie ligne, selon le raccordement envisagé. Le rack dispose par ailleurs de quatre sorties numériques et d'aucune entrée numérique locale. Il faut donc prévoir les sources numériques à travers la liaison Dante plutôt que compter sur une entrée numérique dédiée au rack. La présence de Dante ne remplace pas le contrôle du plan de connexions : vérifiez quels appareils échangent les signaux et combien de sorties physiques votre système réclame.

Liaison Dante et partage des signaux

La connectivité Dante s'effectue par deux connecteurs Dante EtherCON. Le réseau audio permet d'intégrer le DQ Rack à un système compatible et de transporter les signaux entre appareils. Le rack prend également en charge le partage de rack ou le splittage numérique à 48 kHz, un point à considérer lorsqu'une même source doit alimenter plusieurs éléments d'un système. Le suivi de gain contribue à la gestion des niveaux dans ce type de partage. Le protocole Dante et la connexion RJ45 en font un appareil pensé pour une infrastructure réseau audio, plutôt que pour une installation limitée à des liaisons analogiques.

Les fréquences d'échantillonnage prises en charge sont 48 kHz ou 96 kHz. La fonction de partage de rack ou de splittage numérique est, elle, indiquée à 48 kHz. Avant l'intégration, vérifiez donc que la fréquence choisie correspond à celle des autres appareils et aux besoins du réseau.

Commandes locales et alimentation

Un écran LCD TFT et quatre boutons de menu assurent l'accès aux fonctions de configuration depuis le rack. Un oscillateur interne est également prévu. Ces commandes peuvent faciliter certaines opérations de réglage local, mais elles ne remplacent pas une console numérique lorsque le système doit gérer les tranches d'entrée, les bus auxiliaires ou les mix de retour. Le DQ Rack est avant tout un boîtier de scène destiné à acheminer et partager des signaux ; les fonctions de mixage dépendent des autres appareils de la chaîne.

Le bloc d'alimentation redondante apporte une continuité d'alimentation prévue pour les installations où une coupure serait problématique. La présence de cette redondance ne dispense pas de vérifier l'alimentation disponible et les besoins de raccordement dans le rack. Un port USB 2.0 de type B figure aussi parmi les connexions, sans qu'il faille le confondre avec une entrée audio numérique ou avec la liaison Dante.

Encombrement, intégration et budget

Le format de rack 19 pouces occupe 6 U. Les dimensions sont de 483 x 266 x 253 mm et pèse 11 kg, et un kit de mise en rack 19 pouces est prévu. Ces valeurs sont à prendre en compte pour réserver l'espace nécessaire et organiser les câbles autour du boîtier. Le poids reste à intégrer au calcul de charge du rack, notamment si plusieurs appareils sont installés ensemble. Les dimensions et la connectique invitent aussi à prévoir un accès suffisant à l'arrière pour les raccordements réseau et les sorties.

Positionné tout en haut de l'échelle des prix, le DiGiCo DQ Rack s'adresse aux installations qui valorisent la densité d'entrées micro, le partage numérique et l'intégration Dante. Son intérêt dépend surtout de l'usage réel des 48 entrées et des sorties disponibles : pour un besoin plus réduit, cette capacité peut dépasser le nécessaire. Avant de retenir ce modèle, établissez le plan de patch, comptez les sorties physiques requises et confirmez la compatibilité de fréquence d'échantillonnage avec le reste du système.
