Yamaha RIO1608-D3

Une portée qui dépend de la sonorisation de façade

La portée jusqu'au dernier rang dépend des enceintes de façade, de leur angle de dispersion et de leur SPL max, pas du Yamaha RIO1608-D3. Ce boîtier de scène ne diffuse pas le son dans la salle : il reçoit et transmet des signaux audio entre la scène et le reste du système, via Dante. Son rôle est donc de rapprocher les connexions de la scène et de les acheminer sur le réseau, plutôt que de déterminer la profondeur de zone couverte.

Seize entrées et huit sorties analogiques

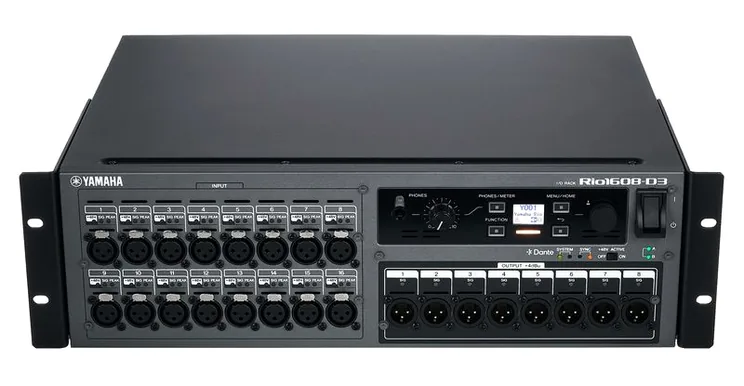

Le RIO1608-D3 réunit 16 entrées analogiques et 8 sorties analogiques. Pour un groupe, ces entrées peuvent accueillir les signaux provenant de plusieurs sources de scène, tandis que les sorties servent à acheminer des signaux vers des équipements connectés. Le choix de ce boîtier dépendra donc du nombre de liaisons analogiques nécessaires sur scène et de l'organisation du système audio.

Yamaha annonce également 10 canaux de réception et 26 canaux de transmission sur le réseau Dante. Ces capacités réseau sont à distinguer des 16 entrées et 8 sorties analogiques : elles décrivent les canaux audio transportés sur Dante, et non le nombre de prises analogiques. Une liaison RJ45 assure la connexion réseau. Le protocole Dante permet ainsi d'intégrer le boîtier à une installation audio compatible, mais la présence d'une connexion RJ45 ne remplace pas la vérification de la compatibilité des équipements et de l'architecture réseau.

Le produit ne comporte aucune entrée ni sortie numérique séparée, selon le constructeur. Pour préparer un plan de raccordement, comptez donc sur les entrées et sorties analogiques ainsi que sur les canaux Dante. Vérifiez que leur répartition correspond à votre console numérique, à vos sources et aux équipements recevant les sorties. Le RIO1608-D3 ne doit pas être confondu avec une console : il ne remplace pas les tranches d'entrée, les bus auxiliaires ou les sorties matricielles d'une console numérique.

Repères de signal et contrôle local

La plage de fréquences annoncée va de 20 - 20 000 Hz. Yamaha donne une plage dynamique de 120 dB, un bruit d'entrée de -128 dBu et un bruit de sortie de -88 dBu. La diaphonie entre canaux d'entrée et de sortie est donnée à -100 dB. Le gain d'entrée est spécifié à -6 dB à 1 kHz. Le constructeur décrit les performances audio annoncées pour le boîtier ; elles ne renseignent pas sur la réponse acoustique d'enceintes ou sur la portée d'un système de façade.

L'affichage complet et le contrôle local donnent accès au gain, au délai et à d'autres paramètres. C'est un point utile quand un réglage doit être effectué au niveau du boîtier, sans limiter toutes les interventions à la console. Une sortie casque permet de vérifier le son d'entrée et de sortie, ou les deux derniers canaux reçus sur Dante. Cette écoute sert au contrôle des signaux acheminés, sans faire du RIO1608-D3 un système de retour de scène.

Format rack et alimentation redondante

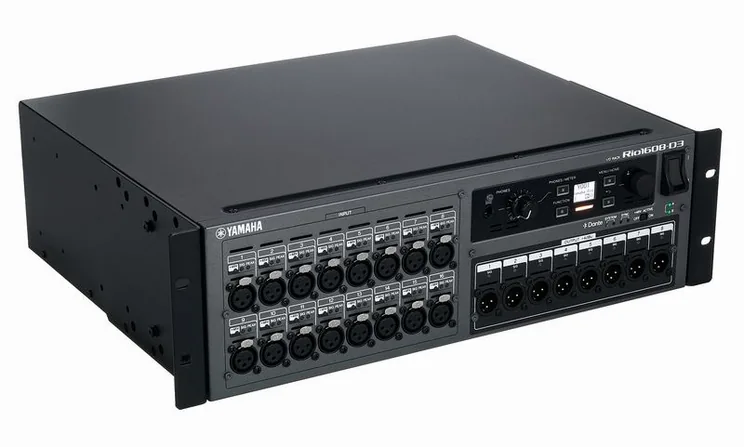

Le boîtier occupe 3 U dans un rack 19 pouces et le kit de montage correspondant est prévu. Ses dimensions sont de 480 x 132 x 370 mm et pèse 9,4 kg. Ces repères facilitent la préparation du rack et le calcul de la place disponible. Prévoyez aussi l'espace nécessaire aux câbles raccordés, en particulier derrière l'appareil, dans une installation où le rack est placé contre un mur ou intégré à un flight-case.

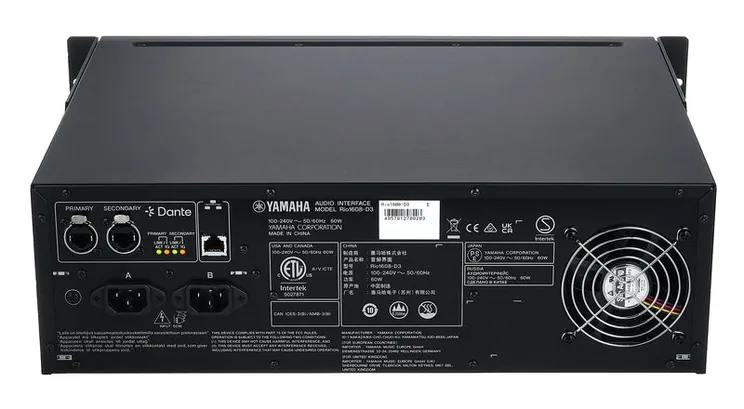

L'alimentation redondante constitue un élément à peser pour une installation où la continuité de fonctionnement compte. Elle ne dispense pas de prévoir une alimentation électrique adaptée et de vérifier l'organisation des raccordements. Le réseau Dante, de son côté, demande une configuration cohérente avec les appareils reliés.

À qui s'adresse le Yamaha RIO1608-D3 ?

Ce boîtier de scène s'adresse aux installations qui ont besoin de déporter 16 entrées et 8 sorties analogiques, tout en transportant des canaux audio sur Dante. Il peut convenir à une scène équipée d'une console compatible et à un système fixe ou mobile organisé autour d'un rack. Il ne fournit ni amplification pour des enceintes passives ni diffusion acoustique : ces fonctions relèvent des appareils associés au système.

Son positionnement très haut de gamme a du sens si ses capacités analogiques, son intégration Dante, le contrôle local et l'alimentation redondante répondent aux besoins de votre installation. Pour un dispositif plus simple, une partie de ces fonctions pourrait rester inutilisée. Avant de choisir ce modèle, établissez le nombre de liaisons analogiques nécessaires, le plan des canaux Dante et la place disponible dans le rack. Ces vérifications permettent de juger si le RIO1608-D3 correspond réellement à votre organisation technique.
