Allen & Heath GX4816

48 entrées XLR et 16 sorties pour votre système

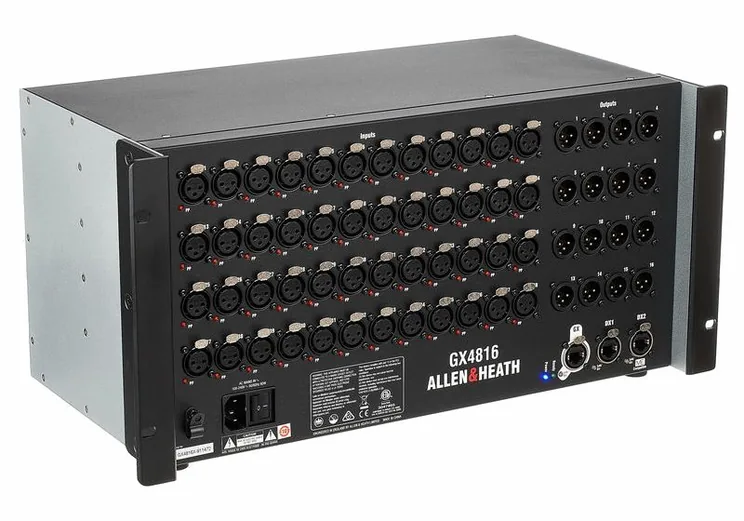

48 entrées XLR et 16 sorties ligne permettent au GX4816 de regrouper un grand nombre de liaisons au plateau, pour alimenter la console et distribuer plusieurs départs. Ce boîtier de scène Allen & Heath s'adresse aux configurations qui demandent beaucoup de connexions filaires, avec une liaison réseau DX vers un système SQ ou dLive compatible. Les 16 sorties peuvent servir aux retours de scène et à d'autres départs ligne, selon le routage défini sur la console. Elles ne correspondent pas à 16 bus de mixage intégrés au GX4816.

Le GX4816 est un boîtier de scène, pas une console numérique autonome. Le mixage et le routage dépendent donc de la console associée. Les 48 préamplis XLR disposent chacun d'une LED d'état pour l'alimentation fantôme. Les 16 sorties XLR sont des sorties ligne. Pour une formation comprenant de nombreuses sources, cette capacité limite le besoin de répartir les entrées entre plusieurs boîtiers de scène. La quantité de départs disponibles peut aussi faciliter la distribution de mix de retour, à condition que la console fournisse les bus et le routage nécessaires.

Connexion DX, compatibilité et extensions

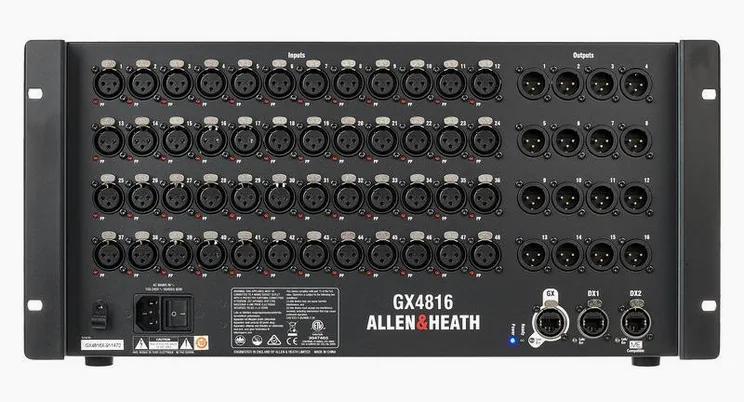

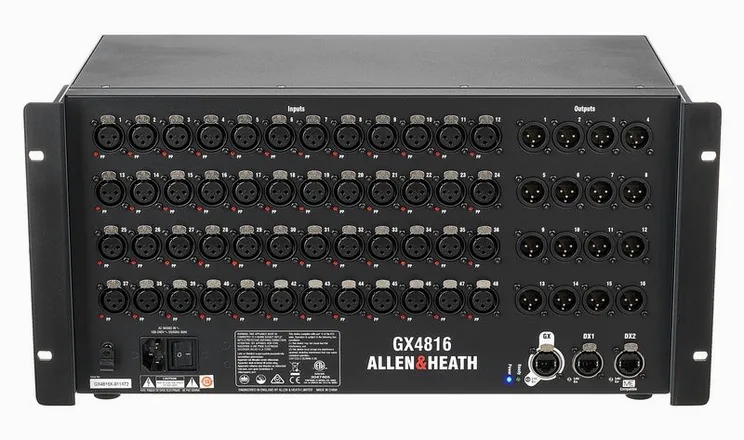

Le protocole réseau DX passe par des connecteurs RJ45 et des ports EtherCon. Le constructeur annonce une compatibilité avec les câbles CAT5e ou de catégorie supérieure, jusqu'à 100 m. Le branchement est décrit comme prêt à fonctionner sans adressage IP. La fréquence d'échantillonnage est de 96 kHz. Aucun connecteur d'entrée ou de sortie numérique distinct n'est recensé : les liaisons réseau DX assurent la connexion au système compatible.

Le connecteur DX1 accepte un DX32 ou jusqu'à deux extensions DX168 ou DX164W. Le connecteur DX2 / ME est compatible avec un DX32. Allen & Heath indique aussi la possibilité de raccorder jusqu'à deux extensions DX168 ou DX164-W, ou un système de monitoring personnel ME. Vérifiez le schéma de connexion correspondant à votre configuration avant de prévoir plusieurs extensions, notamment si le système doit combiner des extensions et un monitoring ME.

Le GX4816 est compatible avec les systèmes SQ et dLive à partir du firmware 1.9. Les limites d'intégration varient selon le système : jusqu'à deux GX4816 sur un système SQ, jusqu'à cinq sur un dLive de classe S et jusqu'à trois sur un dLive de classe C. Ces plafonds sont à prendre en compte si vous prévoyez d'agrandir le parc de boîtiers de scène. La compatibilité annoncée ne dispense pas de vérifier la version du firmware et l'architecture de votre installation.

Format rack et installation au plateau

Le GX4816 occupe 5 U dans un rack 19 pouces et un kit de montage est prévu. Ses dimensions sont de 483 mm de large, 255 mm en profondeur et 222 mm de haut et pèse 8 kg. Prévoyez l'espace nécessaire dans le rack, ainsi que celui des connecteurs et des câbles à l'arrière. La connexion par câble CAT5e peut simplifier le raccordement entre le boîtier de scène et la console, avec une longueur maximale annoncée de 100 m.

Un acheteur indique utiliser le GX4816 en tournée dans un flight case Thon et apprécie la quantité d'entrées et de sorties pour le plateau. Il signale également un problème d'alimentation et recommande de disposer d'un courant stable, voire d'un onduleur.

Un choix haut de gamme pour une installation compatible

Le GX4816 vise les équipes qui ont besoin de concentrer beaucoup de connexions au plateau et qui travaillent déjà avec un système Allen & Heath compatible. Sa capacité de 48 préamplis et 16 sorties ligne constitue son principal intérêt, tandis que la compatibilité DX, les ports EtherCon et le montage en rack facilitent son intégration dans une installation structurée. Il ne remplace toutefois ni la console ni ses bus de mixage : vérifiez que votre modèle de SQ ou dLive et son routage répondent aux besoins des musiciens.

Positionné tout en haut de l'échelle des prix, il représente un investissement conséquent. Sa pertinence dépend surtout de l'usage des 48 entrées, des sorties disponibles et de la compatibilité avec le système déjà installé. Pour une configuration plus modeste ou sans console SQ ou dLive compatible, une solution moins spécialisée peut mieux convenir. Avant l'achat, confirmez le nombre d'extensions nécessaires, le type de liaisons DX et les conditions d'alimentation prévues au plateau.
