Allen & Heath DX164-W

Un boîtier de scène pour rapprocher les connexions de la scène

En régie façade comme pour les retours, le DX164-W occupe le poste de boîtier de scène déporté : il réclame au reste du système une console Allen & Heath compatible et une liaison DX sur RJ45. Il concentre les connexions micro/ligne et les sorties analogiques près des sources, tandis que les signaux audio et de contrôle transitent par ses ports EtherCon DX. Ce choix convient à une installation fixe, au mur ou au sol, lorsque les liaisons doivent être organisées autour d'un système dLive, Avantis, SQ ou AHM-64.

Le DX164-W fonctionne avec des systèmes à 96 kHz. Le constructeur mentionne également huit canaux de sortie, sans préciser comment ils correspondent aux quatre sorties physiques XLR. Si votre installation dépend du nombre de sorties analogiques disponibles, confirmez ce point auprès du fabricant avant de prévoir le câblage.

Entrées, sorties et liaison DX

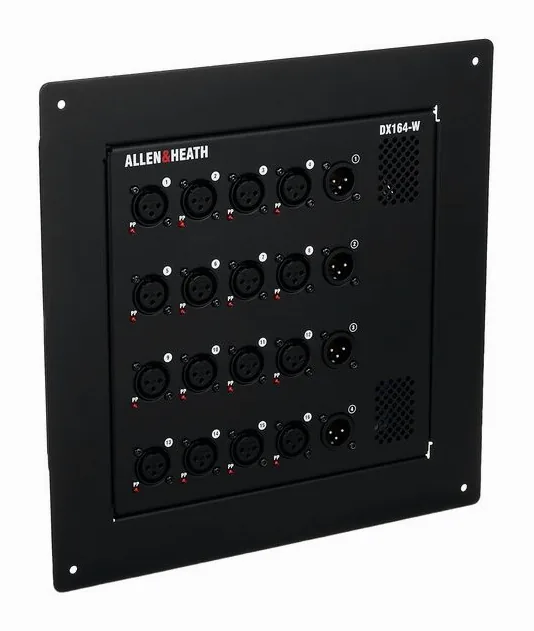

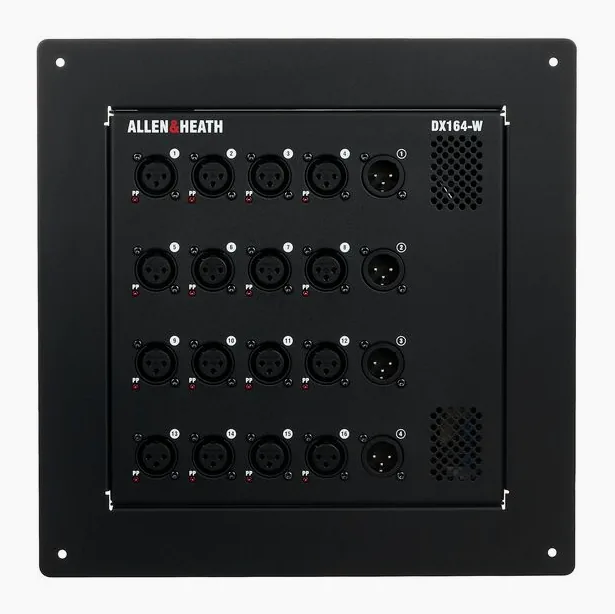

Les 16 entrées accueillent des signaux micro ou ligne. L'alimentation fantôme +48 V sert à raccorder des microphones qui en ont besoin, tandis qu'un pad atténuateur de -20 dB réduit le niveau en entrée pour les sources trop élevées. Le traitement du gain et le routage dépendent ensuite de la console associée : le boîtier de scène apporte les connexions, il ne remplace pas la console numérique.

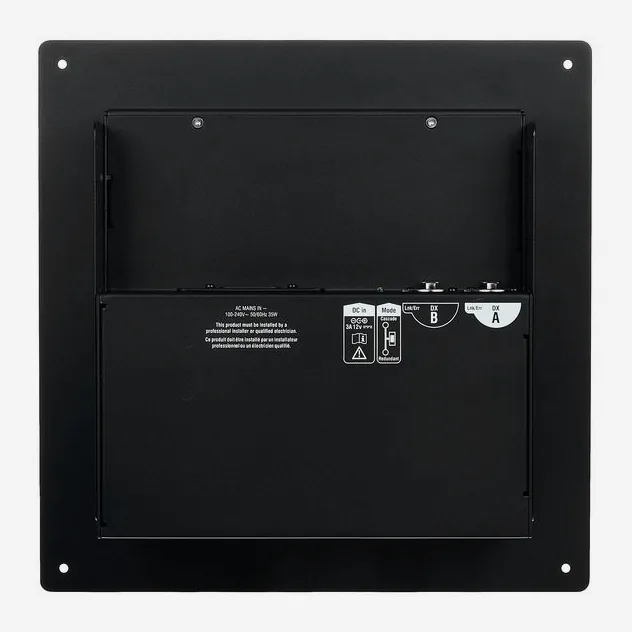

Les deux ports EtherCon DX servent au transport des données audio et de contrôle. Le protocole DX est distinct des noms de consoles compatibles : vérifiez que votre système dispose de la connexion adaptée et de la configuration requise. Le mode redondance peut répondre à une installation qui prévoit une liaison de secours. Le mode cascade permet de chaîner des éléments compatibles.

Le fonctionnement Plug & Play vise à simplifier l'intégration dans un système compatible. Le contrôle de l'appareil et les mises à jour du firmware passent par la console. Deux entrées numériques et deux sorties numériques sont également répertoriées, sans précision sur leurs formats ou leur usage. Ces connexions ne doivent donc pas être intégrées à votre plan de patch sans clarification préalable.

Installation et alimentation

Allen & Heath prévoit une alimentation secteur de 100 à 240 V AC ou une alimentation de 12 V DC. Cette double possibilité peut faciliter le choix de l'alimentation en installation fixe, mais les conditions de raccordement doivent être adaptées au montage retenu. Le boîtier en métal est annoncé comme robuste. Le kit de montage pour baie 19 pouces est inclus, en plus des options de montage mural ou au sol.

Le poids annoncé est de 3,2 kg. Cette précaution est particulièrement utile pour une installation permanente, où quelques centimètres peuvent contraindre l'accès aux connecteurs.

À prévoir avant l'achat

Le DX164-W s'adresse aux installations articulées autour d'une console dLive, Avantis, SQ ou AHM-64, avec une liaison DX et un besoin de 16 entrées micro/ligne déportées. Pour préparer votre système, établissez le nombre de sorties analogiques réellement nécessaires, vérifiez la fonction des connexions numériques et confirmez les dimensions exactes. Il faut aussi prévoir l'alimentation et le cheminement des câbles réseau jusqu'à la console.

Positionné dans le très haut de gamme, ce boîtier prend son intérêt dans une intégration Allen & Heath compatible, avec des connexions déportées et une gestion depuis la console. Il ne constitue pas une solution autonome : sans système compatible, la liaison DX et le contrôle par console ne peuvent pas remplir leur rôle. Pour une configuration qui utilise les 16 entrées, ses XLR et son format de montage peuvent simplifier la répartition des branchements. En revanche, les sorties disponibles et l'encombrement doivent être clarifiés si ces éléments déterminent le choix du matériel.
