Tascam SB-16D

Transport et montage en rack

Avec ses 4,5 kg et son format 3 U, le Tascam SB-16D reste assez léger à transporter pour un boîtier de scène de 16 entrées et 16 sorties. Le kit de montage pour rack 19 pouces et les vis sont inclus. Prévoyez un espace de 3 U dans le rack et vérifiez les dimensions avant l'installation : la largeur annoncée est de 483 mm, tandis que les dimensions avec pieds sont de 454 x 140 x 180 mm (L x H x P). Ces valeurs ne décrivent pas les mêmes conditions de mesure ; si l'ajustement dans votre rack est serré, faites confirmer l'encombrement auprès du fabricant.

Pour un montage hors rack ou un transport fréquent, tenez-en compte dans votre choix de protection et de fixation. Le format rack fourni constitue le mode d'installation le plus clairement prévu.

16 entrées micro/ligne et 16 sorties analogiques

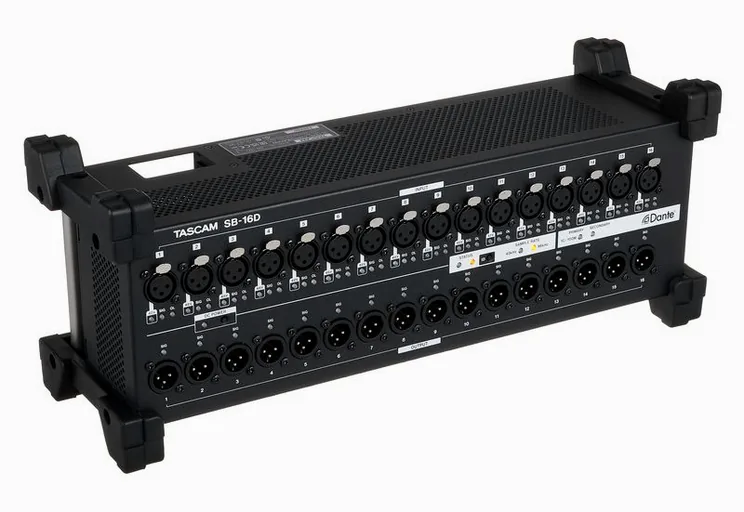

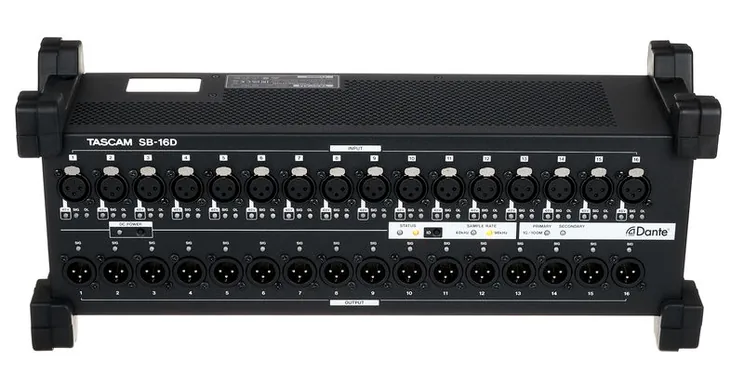

La face arrière regroupe 16 entrées micro/ligne sur XLR symétriques, avec alimentation fantôme commutable de 48 V. Des témoins indiquent le signal d'entrée et la surmodulation. Les 16 sorties ligne, également sur XLR symétriques, disposent chacune d'une LED de statut. Cette configuration permet de placer les préamplis et les sorties près de la scène, puis de relier le boîtier à une console numérique compatible par le réseau Dante plutôt que par un long multipaire analogique.

Tascam annonce un bruit propre équivalent de -128 dBu pour les préamplis micro. La réponse en fréquence entre une entrée micro/ligne ou Dante et une sortie ligne est de 20 - 20 000 Hz, +0 dB / -0,5 dB à 48 kHz, et de 20 - 40 000 Hz, +0 dB / -1,0 dB à 96 kHz. La fréquence d'échantillonnage peut atteindre 96 kHz avec une résolution de 32 bits. Un acheteur décrit les préamplis micro comme particulièrement réussis, mais cet avis isolé ne permet pas d'évaluer les retours d'un ensemble d'utilisateurs.

Réseau Dante et redondance

Deux connexions réseau, Dante Primary et Dante Secondary, prennent en charge les modes redondant et commutation. En mode redondant, les lignes primaire et secondaire permettent de prévoir deux liaisons réseau distinctes. Les connexions sont compatibles etherCON, avec une prise secondaire compatible etherCON CAT5e. Le nombre de canaux audio sur le réseau est de 64 à 48 kHz ou 32 à 96 kHz.

Le SB-16D prend également en charge Dante Domain Manager, AES67 et la transmission conforme SMPTE 2110. Ces compatibilités sont à considérer si votre installation s'appuie déjà sur ces protocoles ou doit s'intégrer à un réseau audio et vidéo plus large.

Contrôle, GPIO et alimentation

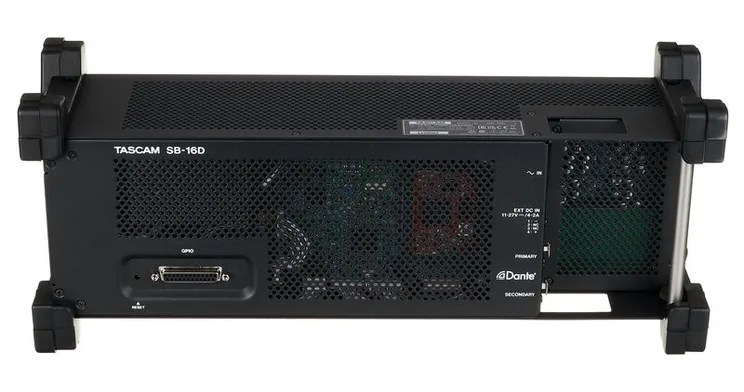

Une interface GPIO sur Sub-D25 réunit 8 entrées/sorties. Cette capacité peut passer à 16 entrées/sorties avec une console Sonicview. Le boîtier est entièrement contrôlable depuis cette console ; le logiciel Tascam IO Control permet aussi le contrôle à distance et l'édition hors ligne. La luminosité des LED de statut et le niveau de référence sont réglables.

Une entrée DC permet de prévoir une alimentation redondante. Si la continuité de service est déterminante, intégrez cette alimentation supplémentaire à votre installation et vérifiez sa compatibilité avant l'achat. Le contenu inclut aussi le kit de montage pour rack, les vis, un guide d'inscription Tascam ID et le manuel d'utilisation.

Pour quelle configuration ?

Il peut convenir à une scène équipée de microphones, de sources ligne et de départs de retour, à condition que la console et le réseau soient compatibles. La jauge du public ne se déduit pas de ce boîtier : elle dépend des enceintes, de leur amplification et de la configuration complète de la sonorisation.

Son positionnement très haut de gamme a surtout du sens si vous exploitez les 16 entrées et 16 sorties, les fonctions réseau et la redondance. Pour une installation plus simple, qui ne nécessite pas autant de connexions ou de protocoles, une solution moins complète peut mieux correspondre à vos besoins. Vérifiez enfin la compatibilité avec votre console et le nombre de canaux Dante requis à la fréquence d'échantillonnage choisie.
